JJXN-DP-40供配电单元
产品型号:JJXN-DP-40
产品介绍:
JJXN-DP40供配电单元是一款多功能电源分配模块,最大输入电流可达40A;配备多种外部接口,可同时接入UPS,PDU,空调,照明等多种外设,配备稳定的12VDC输出;能够检测模块自身的多个用电参数,并可通过485进行远程上传;针对各种规模的网络机房、一体化...[了解详情]
  • 主要特点

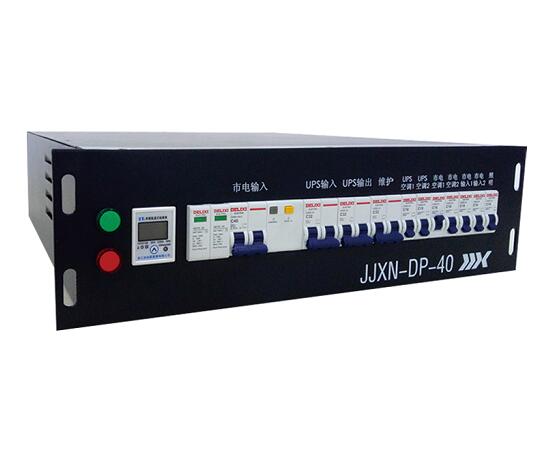

  • 产品实图
返回列表

要特点

① 充足的带载能力,模块总输入端可持续通过最高40A的电流,完全满足单柜或者并柜负载使用;模块还提供3路总共最大12.5A的12VDC输出,为监控环境中的12V设备提供稳定电源。

② 丰富的接口,模块提供1路UPS输入、1路UPS输出接口,满足UPS使用场景,输出端分为直接市电输出和UPS输出,为客户提供更多选择;UPS输出端下并接3路PDU输出,2路UPS空调输出;同时输出端并接2路市电输出,2路市电空调输出,1路照明输出作为市电直供接口。

③ 用电参数检测,模块具备用电参数检测功能,能够实时检测输入,输出端的电流,电压,功率,实时检测各路用电状况。

④ 安全保障措施,模块配备额定持续电压385V、标称放电电流20KA,符合GB18802.1标准的浪涌保护装置,能够有效防止浪涌或电压不稳带来的危险。

⑤ UPS维护功能,模块具有UPS维护功能,能够在不断开供电的情况下安全切换至市电旁路,从而方便对UPS及蓄电池进行维护。

⑥ 通信功能,模块具有RS485接口,标准Modbus工控协议,能够将采集到的用电参数实时上传,配合智能监控系统使用。

⑦ 能耗记录,模块搭载一块智能电能表,持续记录负载消耗电能,精准统计,完整记录。



主要参数

输入电压范围

220VAC±10%

输出交流电压

220VAC

输出直流电压

12VDC

直流最大输出电流

12.5A(3路总和)

交流最大输入电流

40A

UPS最大输入电流

32A

UPS最大输出电流

32A

维护端最大电流

32A

UPS空调1最大输出电流

16A

UPS空调2最大输出电流

16A

市电空调1最大输出电流

16A

市电空调2最大输出电流

16A

市电输出1最大输出电流

16A

市电输出2最大输出电流

16A

照明最大输出电路

16A

电量检测精度

0.1kwh

电流测量精度

0.1A

电压测量精度

0.1V

通信接口

RS-485

通信波特率

9600

初始通信地址

001

抗浪涌等级

3级 符合GB18802.1

电抗强度

1500V(除去浪涌保护之外)

泄漏电流

245VAC/0.21mA

外形尺寸

长485mm×深500mm×高135mm

重量

13.8Kg
